Monte et baisse pour machine de remplissage
Problématique
Il nous a été demandé de rendre possible la montée et la descente d’un système de remplissage de mousse isolante pour parpaings. Le système proposé devait être fiable et résistant à l’abrasion du ciment, tout en permettant une fréquence d’utilisation très élevée.
Solution

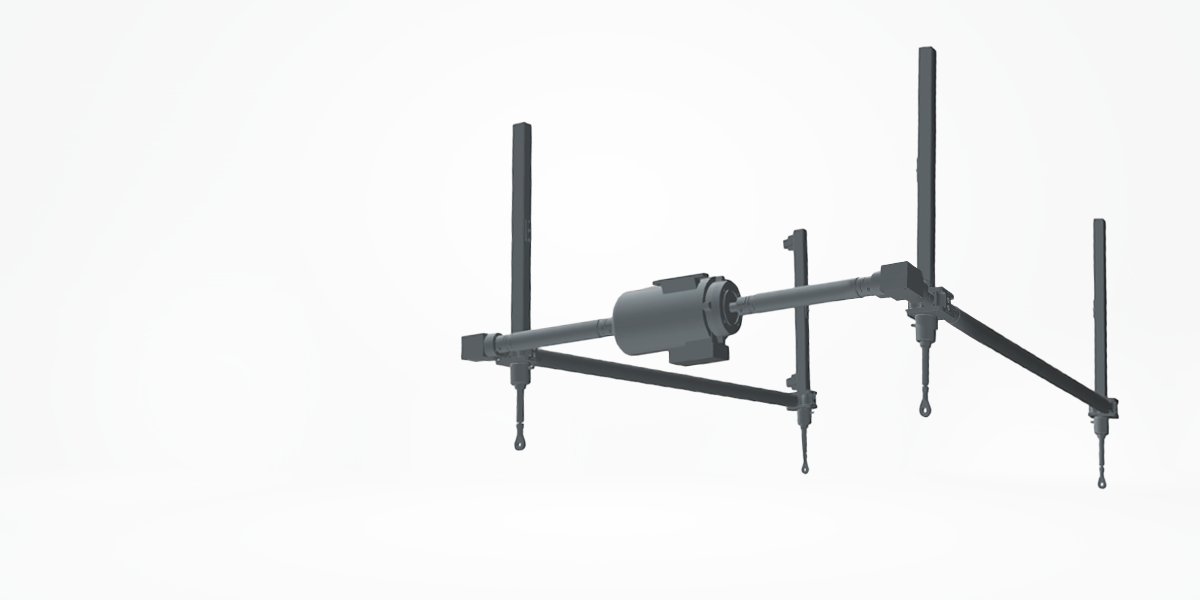

La charge de 2 tonnes est déplacée verticalement pour permettre aux buses de rentrer à l’intérieur des alvéoles des parpaings, puis relevée lors du remplissage. L’utilisation de 4 vérins synchronisés permet de maintenir la cuve et ses buses au plus près des parpaings, avec une course réglable.
Composants utilisés
Ensemble de vérins Zimm ZE-10-SN avec vis à billes + motorisation et renvois d’angle.
Avantages
Notre solution permet de remplir efficacement les parpaings de mousse béton. Les capacités élevées et la fiabilité du système de vérins Zimm permettent de maintenir des cadences soutenues dans le temps.
L’ensemble de renvois d’angle et d’arbres de liaison permet de synchroniser les 4 vérins avec une motorisation centrale unique.
Enfin, l’utilisation de vis à billes permet d’atteindre des vitesses élevées et une excellente durée de vie.
