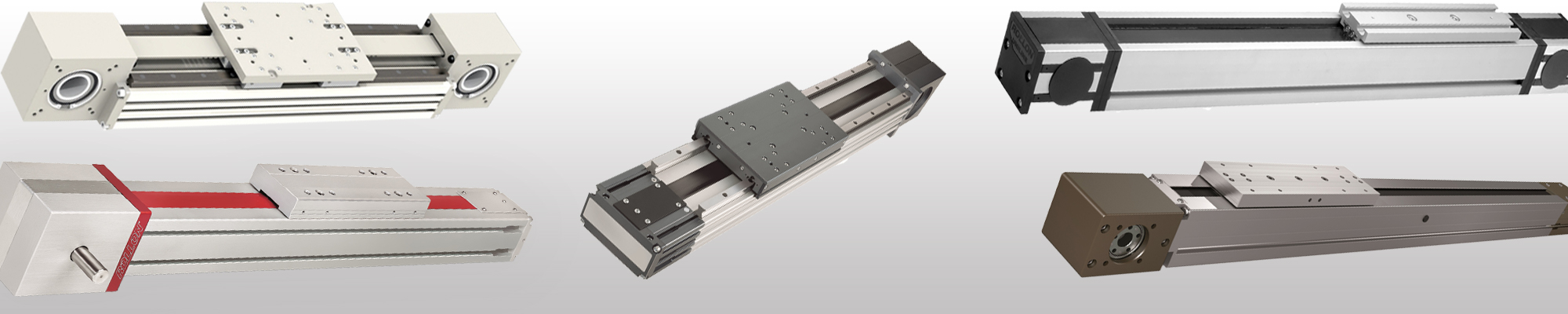

Module linéaire

Les modules linéaires sont des systèmes de guidage linéaire, prêts à l’utilisation, dotés de caractéristiques dynamiques, de performances de charge et de précision élevées.

L’expérience accumulée dans les secteurs de la production automobile, des appareils électroménagers, dans le travail de la tôle, l’agro-alimentaire, l’emballage, les machines outils, les palettiseurs et l’industrie en général a enrichi la gamme avec des solutions techniques d’avant-garde.

Les produits se distinguent par :

  • un bon rapport qualité / prix
  • une transmissions sans jeu garantie par les joints bicônes à transmission de couple élevé
  • des profilés porteurs renforcés par des nervures transversales
  • un montage simplifié avec des rainures pour écrous
  • un dimensionnement soigné et donc un entretien réduit
  • des déplacements rapides et précis par courroie ou vis sans jeu
  • une série complète d’unités pour réaliser des robots cartésiens à 3 axes et plus
  • des modules linéaires avec rails de guidage étudiés pour le montage des axes en parallèle



  • deux choix de guidage possibles : rails en V pour ambiance agressive et rail et patin à billes pour haute performance dynamique et déplacement précis
  • possibilité de choix entre le chariot mobile et le profilé mobile
  • montage sur demande de chaîne porte câbles, réducteurs, équerres de montage
  • plaque du chariot usiné suivant plan
  • possibilité de montage avec les unités linéaire à crémaillère (voir catalogue TECLINE)
  • une série complète d’accessoires
  • une gamme de module linéaire de 30 × 30 mm à 360 × 260 mm



Série Z

Les modules linéaires de la série Z ont été conçus pour réaliser des mouvements verticaux dans les applications de type portique ou dans les cas nécessitant un profilé mobile et un chariot fixe.
L’actionneur vertical répond aux exigences les plus élevées dans les applications de levage et manutention.

Caractéristiques techniques

  • tailles de sections 60 × 60 mm à 200 × 120 mm
  • structure autoportante en aluminium extrudé et anodisé
  • guidage par rail et patin à billes ou rail et boîte à galet
  • grande rigidité de l’axe vertical
  • transmission par courroie
  • faible masse déplacée, le moteur étant intégré au chariot (tête d’entraînement fixe)
  • adaptation aisée du préhenseur (trous taraudés en extrémité du profilé)

La série Z peut être assemblée avec les autres séries Tecno Center à l’aide d’une plaque adaptatrice.

Série M

La série M est une famille d’unités linéaires compactes, à entraînement par courroie.
Une bande d’étanchéité en acier inoxydable en option garantit une protection complète du guidage linéaire et de la courroie contre la poussière, la saleté, les copeaux.

Caractéristiques techniques

  • structure autoportante en aluminium extrudé et anodisé
  • trois tailles disponibles : 65 × 67 mm, 80 × 80 mm, 105 × 105 mm
  • transmission par courroie en polyuréthane renforcée acier
  • chariot mobile avec deux systèmes de translation possibles :
    – guidage par rail et galets (MCR), standard et économique
    – guidage par rail et patins à billes (MCS), placé à l’intérieur du profilé et sans entretien
  • masse réduite de la structure, grande vitesse de translation
  • possibilité de mise en surpression du module afin d’éviter l’introduction d’impuretés
  • possibilité d’accouplement pour réalisation de systèmes complets (mise en place d’arbre de liaison, d’équerre de fixation, etc…)



Série K

La famille des modules linéaires série K allie simplicité de construction, bas coût et performances élevées. Les éléments se composent d’un profilé en aluminium extrudé avec un entraînement par courroie crantée.

Caractéristiques techniques

  • disponibles en deux tailles de section 30 mm (KCH30) et 50 mm (KCH50)
  • transmission par courroie crantée en polyuréthane renforcée acier
  • guidage par rail équipé d’un ou plusieurs patins à recirculation de billes
  • capacité de charge élevée
  • accélérations et vitesses élevées
  • économique



Série T

La série T se compose d’unités linéaires sans entretien avec des performances élevées en termes de capacité de charge, moments admissibles, vitesse et accélération. Les unités linéaires de la série T sont fabriquées avec une structure autoportante en aluminium anodisé et un entraînement par courroie crantée.

Caractéristiques techniques

  • guidage par deux rails en parallèles équipés chacun de deux patins ou de rails en V avec boîtes à galets pour les environnements agressifs
  • transmission par courroie crantée en polyuréthane renforcée acier
  • en option, guidage résistant à la corrosion
  • capacité de charge élevée
  • vitesse élevée
  • usure réduite
  • peu d’entretien
  • facilité de montage



Catalogues et fichiers CAO sur demande
