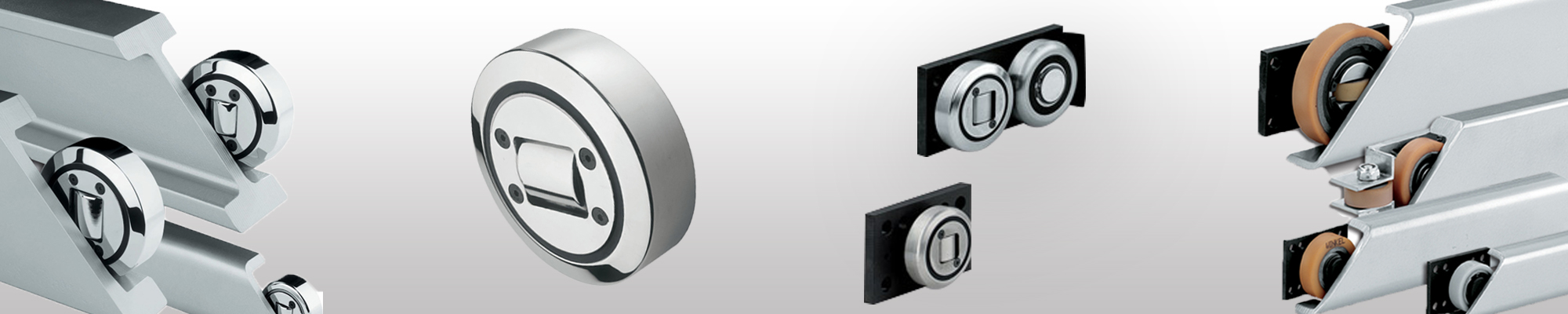

Galet combiné

Le système de galet combiné est une solution de guidage linéaire compacte, économique et fortement capacitive. Les possibilités d’utilisation de ces galets combinés sont très vastes et les domaines d’applications sont très variés (automobile, logistique, machines spéciales etc…). Ils permettent ainsi de résoudre économiquement les mouvements verticaux et horizontaux sur les machines et dispositifs de levage avec les avantages suivants :

  • coûts de conception et de production réduits
  • charges radiales et axiales élevées
  • charges statiques et dynamiques élevées (profilés de guidage à ailes épaisses)
  • reprise optimale des efforts dans les profilés de guidage
  • durée de vie élevée pour les rouleaux/galets et les profilés
  • temps de montage réduit grâce aux axes soudés
  • facile à remplacer, composants en stock
  • regraissable sur la plupart des modèles

De nombreuses gammes sont disponibles :

  • Standard : température de service de -20 °C à +80 °C
  • Haute température jusqu’à 250 °C
  • Précision avec jeu réduit entre rail et galet
  • Jumbo : pour les applications avec les charges les plus lourdes
  • Inox : pour application extérieures, alimentaires, en milieu humide
  • Vulkollan pour un fonctionnement silencieux et une dynamique élevée
  • Polyamide pour un fonctionnement silencieux et une capacité de charge importante
  • disponible avec platine de fixation
  • à rouleau axial réglable par excentrique
  • disponible avec lubrification latérale

Des profils en acier sont disponibles pour des longueurs jusqu’à 12 m, en sections en U et en I et peuvent être usinés à la demande.

  • galets de diamètre 40 mm à 320 mm
  • profilés de 48.5 à 475 mm



Catalogues et fichiers CAO sur demande
